高速液压夯实机使用双蓄能器的工作原理

来源:郑州中航设备 时间:2018-01-01

高速液压夯实机使用双蓄能器的工作原理
许多细心的用户发现,我公司生产的液压夯实机有一个蓄能器和两个蓄能器两种配置,这是源于设计不同,具体差别可参阅相关文章,在这里,我们重点介绍一下液压夯实机高低压蓄能器的作用及工作原理,了解产品性能及工作原理,才能更好地使用及保养设备。

首先,我们要知道,为什么要液压夯实机要使用蓄能器,蓄能器有什么作用?



对于液压夯实机、冲击压路机等冲击机械而言,其夯锤或冲击轮在工作时始终处于剧烈的变速运动状态,其中,液压夯实机的配流控制阀换向频率高达50~60HZ,要求在较短的时间内完成大开口量的油路切换动作,压力、流量变化都非常剧烈,系统不可避免地会产生高压力脉动或高压力波动,*终有可能损坏液压元件。

因此,冲击机械液压系统中设计蓄能器是系统共性,其目的是为了吸收这种压力脉动和液压冲击,同时,在正常工作时吸收储存供过于求的能量。吸收液压冲击压力和脉动压力是蓄能器*重要的工业应用之一。

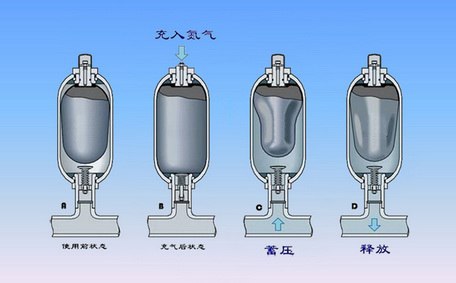

蓄能器

当上锤体快速下落击打下锤头的瞬间,活塞运动由快速运动转为骤停,使得管路中的液压油产生应力波,进而使得被压缩液体段的压力急剧上升,回路产生液压冲击。

液压冲击使得管路中液体的压力发生急剧交替的阻尼波动,是一种动态过程。回路中的压力快速升高与快速波动,将会影响液压元件的使用寿命,并在回路中同时产生振动和噪音,影响液压系统的正常工作。

液压夯实机工作原理
此时,低压蓄能器可发挥功效,当上锤体下降时,回路中的阻力很大. 当回路中的压力大于低压蓄能器的充气压力0.3MPa时,低压蓄能器充压,当回路中的压力小于低压蓄能器的额定充气压力0.3MPa时,低压蓄能器放压。

在液压夯实机的液压回路中,低压蓄能器主要在夯锤下降阶段起作用,用于限制或改变回路管道的压力,保护系统中的元件。

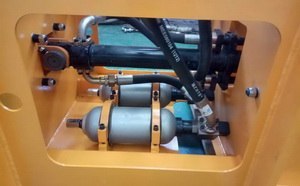

液压夯实机蓄能器
高压蓄能器在液压夯实机的液压回路中作为辅助油源,在下行和上升过程中同时发挥着缓冲和补偿的功效,当油泵的流量能满足系统的需要时,高压蓄能器中的能量就暂时储存起来,一旦油泵的能量不足或无法维持系统需要时,高压蓄能器就会发挥功效,与油泵共同向系统供油。

液压夯实机的上锤体的上升运动是一个变加速过程,由于该系统上升速度很小,因此,在上升过程中,高压蓄能器主要起到存储油液的作用,当上锤体下行时,液压泵提供的一部分能量和蓄能器释放的能力,可以形成一个下行助力,使得上锤体以超过自由落体加速度g更大的加速度下落,达到增强夯实的效果。



蓄能器是冲击机械液压系统的重要组成部件,其设计好坏直接影响整体性能。为更好地发挥功效,通常,蓄能器都安装在靠近迅速关闭阀门的地方。

那么,为什么厂家把低压蓄能器的额定压力设计为0.3MPa?高压蓄能器的额定压力应该是多少呢?有兴趣的朋友请继续关注高速液压夯实机相关技术专题。
